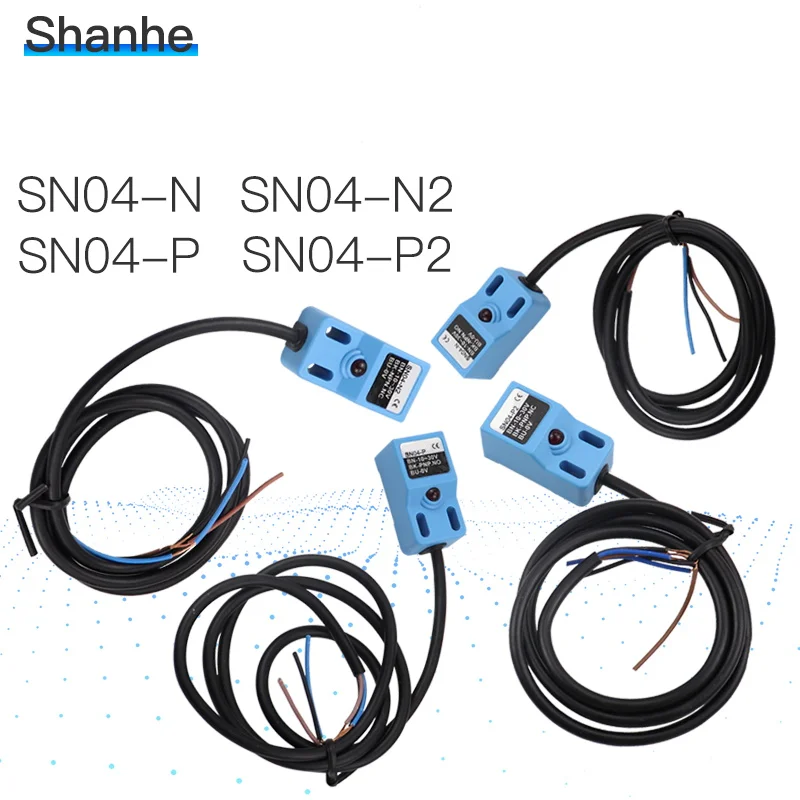

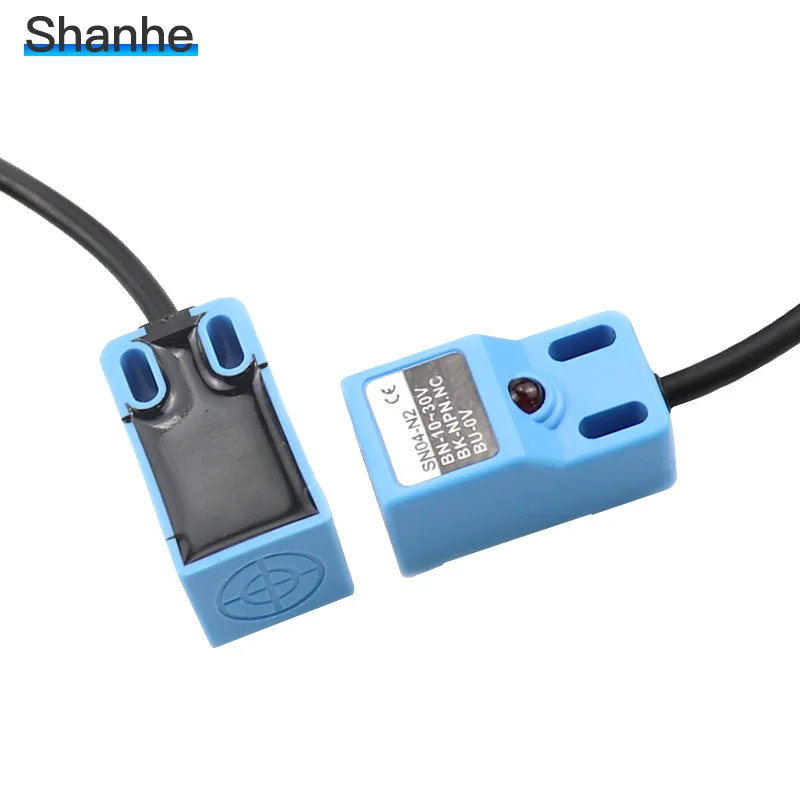

18x18x36 4 мм срабатывающая SN04 серии SN04-N SN04-N2 SN04-P SN04-P2 DC NPN NO, NC В Форме Призмы Индуктивный бесконтактный датчик переключатель

Описание

SN04 серии В Форме Призмы индуктивный датчик приближения

Тип тока	Рабочая форма	Форма обратной связи	Номер модели:	Сопутствующие товары
Постоянного тока	Силовые транзисторы NPN	Нет	SN04-N	Посещение...
Постоянного тока	Силовые транзисторы NPN	NC	SN04-N2	Посещение...
Постоянного тока	Самонастраиваемым устройством	Нет	SN04-P	Посещение...
Постоянного тока	Самонастраиваемым устройством	NC	SN04-P2	Посещение...
Переменного тока	Два провода	Нет	SN04-Y

Общие

Номер модели: Кабель Длина	SN04 серии Около 0,65 метр
Внешние размеры	18x18x36
Установка типа	Обнаружить от спереди
Расстояние обнаружения	5 мм
Стандартный обнаруженние объекта	Мягкая сталь (18x18x1 мм)
Частота отклика	NPN или PNP: 0,6 кГц; два провода постоянного тока: 0,5 кГц; два провода переменного тока: 25 Гц
Зондирования объекта	Магнитные металлы (если это не магнитные металлы, расстояние обнаружения уменьшится)
Напряжение питания	10-30Vdc;
Номинальный выходной ток	Тип N.P: 300 мА Макс; Тип D: 200 мА макс; Тип переменного тока: 400 мА
Ток утечки	Тип N.P: 13mA Макс; Тип D: 0.8mA Макс; Тип: 1.7mA макс
Гистерезиса	Макс. Расстояние срабатывания 10%
Защита от короткого замыкания-постоянного тока	Защита обратного подключения, подавление перенапряжения, защита от короткого замыкания
Защита от короткого замыкания-переменного тока	Варистор
Сопротивление изоляции	50 мОм Мин (между зарядной частью и корпусом)
Прибор для тестирования Диэлектрической прочности	1000 В переменного тока, 1 мин (между зарядной частью и корпусом)
Температура влияние-1	± 10% макс. Расстояние срабатывания при 23 °C в диапазоне температур от-25 °C до 60 °C
Температура влияние-2	± 15% Макс. Расстояние срабатывания при 23 °C в диапазоне температур от-30 °C до 65 °C
Напряжение влияния	± 10% макс. Расстояние срабатывания в номинальном диапазоне напряжения ± 15%
Ip-рейтинг	IP67
Материал	Чехол: ABS; чувствительная поверхность: ABS
