Описание
Введение
YDCV-S конвертер CVBS/AV в SDI, специальное устройство преобразует входной сигнал CVBS в выходной сигнал 3g/HD/SD-SDI, Интегрированные Приемники CVBS и кодировщик 3g/HD/SD-SDI.
Одновременно YDCV-S CVBS/AV к SDI конвертеру поддерживает внешний аналоговый стерео аудио входной сигнал, встроенный в SDI сигнал, и поддерживает функцию «преобразования частоты», может «преобразовать» PAL/NTSC/SECAM и другой входной сигнал CVBS на выход сигнала SDI в фиксированном разрешении, также может «преобразовывать» в HD SDI. Кстати, с помощью переключателя DIP можно выбрать выходное разрешение, легко использовать.
Особенности
♦ Стандартный CVBS сигнал вход
♦ Дополнительный выход сигнала 3g/HD/sd sdi
♦ Опционально 1080 P/1080I/720 P/480I/576I общее разрешение
♦ Дополнительно 1080PSF/720 P 30/25/24 специальное разрешение
♦ Входной сигнал CVBS адаптивно
♦ Поддержка внешних аналоговых стерео аудио сигналов, встроенных в сигнал SDI
♦ SDI выхода можно установить как "частота-преобразование"
♦ SDI выхода можно установить как "одночастотный"
♦ Специальные функции могут быть настроены
Параметры
| Название | CVBS/AV конвертер SDI | |
| Модель No. | YDCV-S | |
| CVBS видео Вход | Сигнал | Стандартный CVBS сигнал |
| SMPTE | 27 м | |
| Разъем | С байонетным коаксиальным разъемом | |
| Амплитуда сигнала | 800мв ± 10% (75 Ω) | |
| Импеданс | 75Ω | |
| Аналоговый аудио Вход | Вход сигнала | Аналоговый стерео аудио |
| Цифровая система отбора проб | 48 K | |
| Импеданс | 16Ω | |
| Разъем | Наушники | |

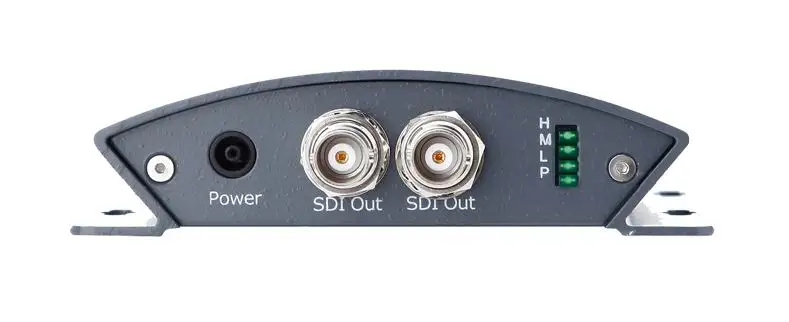

| SDI видео Выход | Выход сигнала | SD/HD/3g SDI |
| Разъем | BNC (стандарт IEC169-8) | |
| Амплитуда сигнала | 800mv ± 10% | |
| Импеданс | 75Ω | |
| Общие параметры | Питание | 5-12 В постоянного тока |
| Мощность | <2 Вт | |
| Размер (Д * Ш * В) | 141*102*30 мм | |
| Управление | DIP-переключатель | |
| Чистая Вес | 0,3 кг | |
| Операционной Температура диапазон | 0-50 градусов Цельсия | |
| Для хранения Температура диапазон | От-20 до 75 градусов Цельсия | |
| Рабочий диапазон влажности | 20-70% RH | |
| Диапазон влажности при хранении | 0-90% RH | |
| Кодирования | Разрешение |
| 1080I @ 50 Гц | |
| 1 | 1080P @ 60 Гц |
| 2 | 1080P @ 50 Гц |
| 3 | 1080I @ 60 Гц |
| 4 | 1080P @ 30 Гц |
| 5 | 1080P @ 25 Гц |
| 6 | 1080P @ 24 Гц |
| 7 | 720P @ 60 Гц |
| 8 | 720P @ 50 Гц |
| 9 | 720P @ 30 Гц |
| А | 720P @ 25 Гц |
| B | 576I @ 50 Гц |
| C | 480I @ 60 Гц |
| D-F | Защищены |
Упаковка содержит:
1 шт. CVBS/AV конвертер SDI
1 шт. DC 5 в адаптер питания
1 шт. Руководство пользователя
Характеристики
- Бренд
- YUOUT
- Применение
- Проектор / DVD плеер / Динамики / Компьютер / Мультимедийный / ТВ ПРИСТАВКА / Монитор
- Внешний диаметр
- 0
- Тип
- Кабели HDMI
- Упаковка
- Картонная коробка / Да
- Пол
- Штрырь—гнездо
- Разъём B
- BNC / Коаксиальный интерфейс
- Покрытие
- Не экранированный
- Комплект
- Набор 1
- Версия
- HDMI 1.4
- Разъём A
- AUX / BNC
- Особенности
- Нет
- Номер модели
- YDCV-S
- Supply Type
- In stock
- Manufacturer
- Guangdong, China (Mainland)
