Playvision ультра-высокой Разрешение HDMI матрица 8х8 с ИК матрицы 8 Вход 8 Выход HDMI 1,4 HCP 2,2 4 K 3D 1080 P RS232 EDID

Описание

Введение

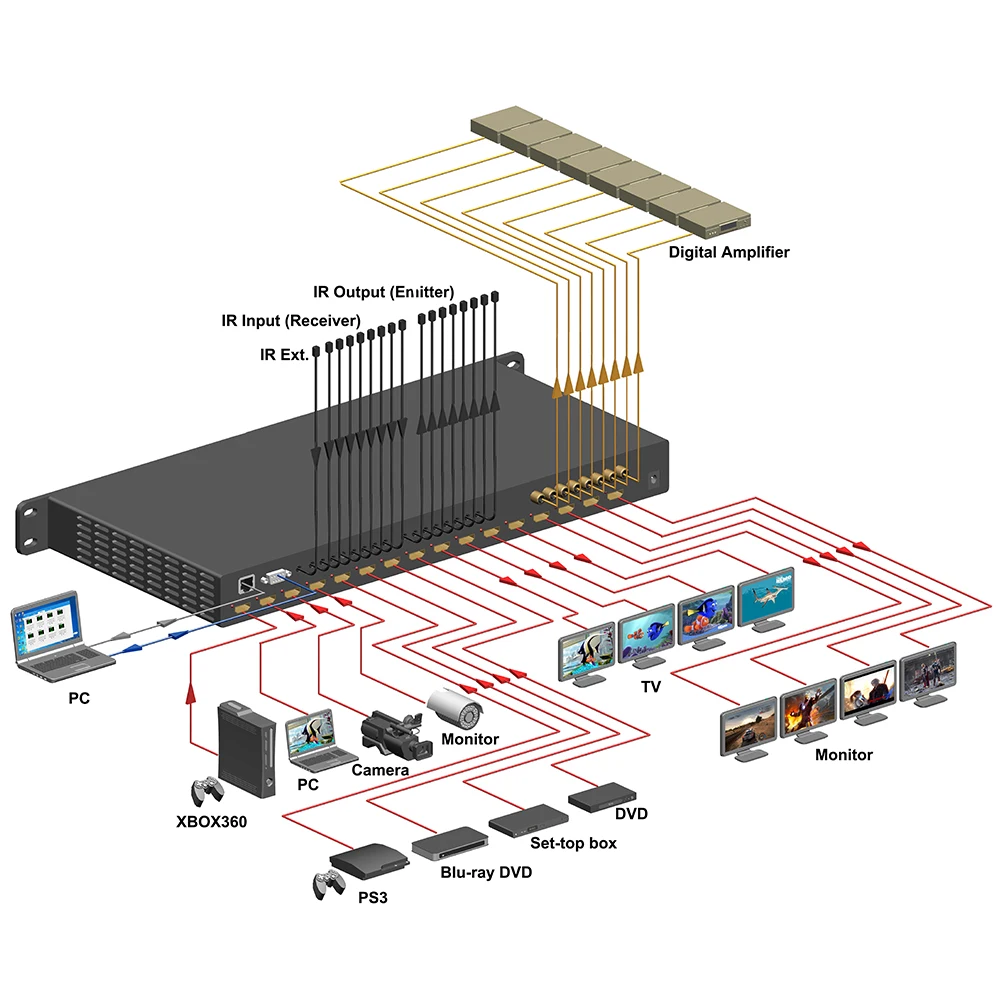

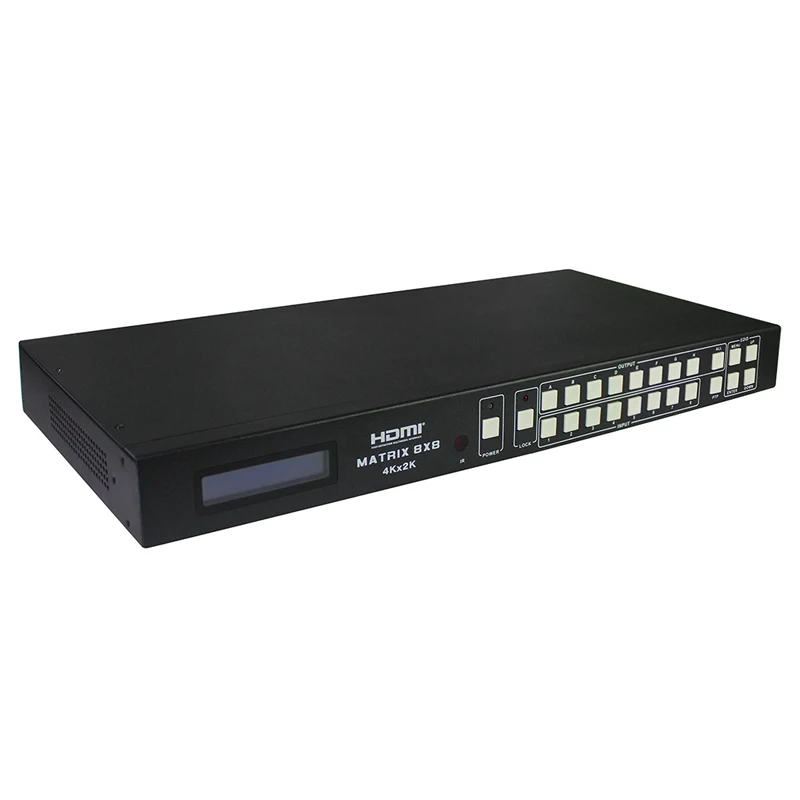

Матрица 8x8 HDMI с управлением EDID соединяет восемь источников HDMI до восьми дисплеев. Эта матрица обеспечивает восемь выходов HDMI, и каждый выход HDMI поддерживает 1080 p Full HD до 4 K плюс все 3D форматы и поддерживает независимое управление EDID. Он работает с Blu-Ray плеерами, установочными коробками, ПК домашнего кинотеатра и игровыми консолями, которые подключаются к hdmi-дисплею. Любой источник всегда доступен любым дисплеем, выбирая его с помощью прилагаемого ИК-пульта дистанционного управления, RS-232, TCP/IP или с помощью кнопок выбора на передней панели.

Особенности

Поддерживает HDCP2.2 входного сигнала.

HDMI V1.4 предлагаем прямую поставку (4 K x 2K @ 30 Гц, 1080P @ 120 Гц и 1080 P 3D @ 60 Гц

Глубокий Цвет поддержка 48/36/30/24 бит

Поддержка LPCM 7.1CH, Dolby True HD, Dolby Digital Plus и DTS-HD Master Audio transmission

Позволяет любому hdmi-дисплею просматривать любой источник HDMI в любое время

8-входными портами поддержка независимых EDID

Поддержка rs-232, дистанционного управления, управления на панели и управления TCP/IP

Передняя панель ЖК-дисплея для отзывы о состоянии

Посылка содержание

8x8 HDMI матрица ---------------------------------------------------------- 1 шт

12 V/2.5A адаптер питания постоянного тока -------------------------------------------- 1 шт

Руководство по эксплуатации -------------------------------------------------------- 1 шт.

HDMI матричный ИК-пульт ------------------------------------------------ 1 шт

Крепление ушей ------------------------------------------------------------- 2 шт.

RS232 кабель ---------------------------------------------------------------- 1 шт.

Технические характеристики

Полоса пропускания видео: 297 МГц

Поддержка разрешения видео: 480i, 576i, 480 p, 576 p, 720 p, 1080i, 1080 p

@ 24В пост/30/50/60Hz, 4K @ 30 Гц, 1080P3D @ 60 Гц

Входные порты: 8 × HDMI, 1 × RS-232, 1xRJ-45 (управление)

Выход Порты: 8×hdmi

Защита от ЭСР: модель человеческого тела:

± 8 кВ (сброс зазора воздуха)

± 4 кВ (контактный разряд)

Источник питания: 12 В/2,5 A DC (стандарты США/ЕС,Сертификация CE/FCC/UL)

Размеры: 440 мм (Ш) × 200 мм (D) × 45 мм (В)

Вес: 2310 г

Шасси Материал: металл

Шелкография Цвет: черный

Рабочая температура: 0 °C ~ 40 °C/32 °F ~ 104 °F

Температура хранения: & минус; 20 °C ~ 60 °C/& минус; 4 °F ~ 140 °F

Относительная влажность: 20 ~ 90% RH (без конденсации)

Потребляемая мощность: 23 Вт (макс)/0,5 Вт (в режиме ожидания)

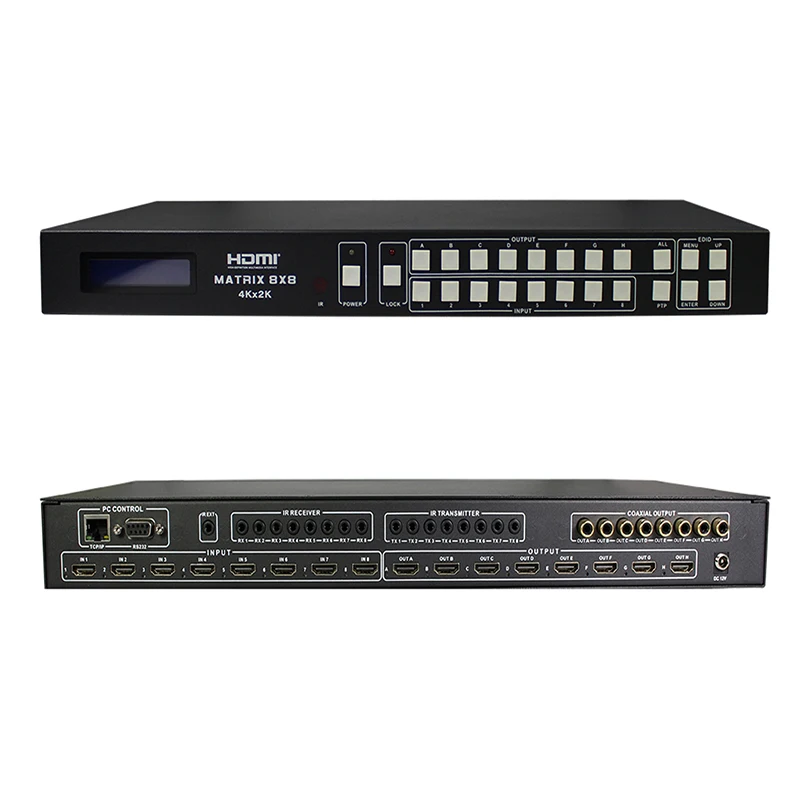

Функции панели

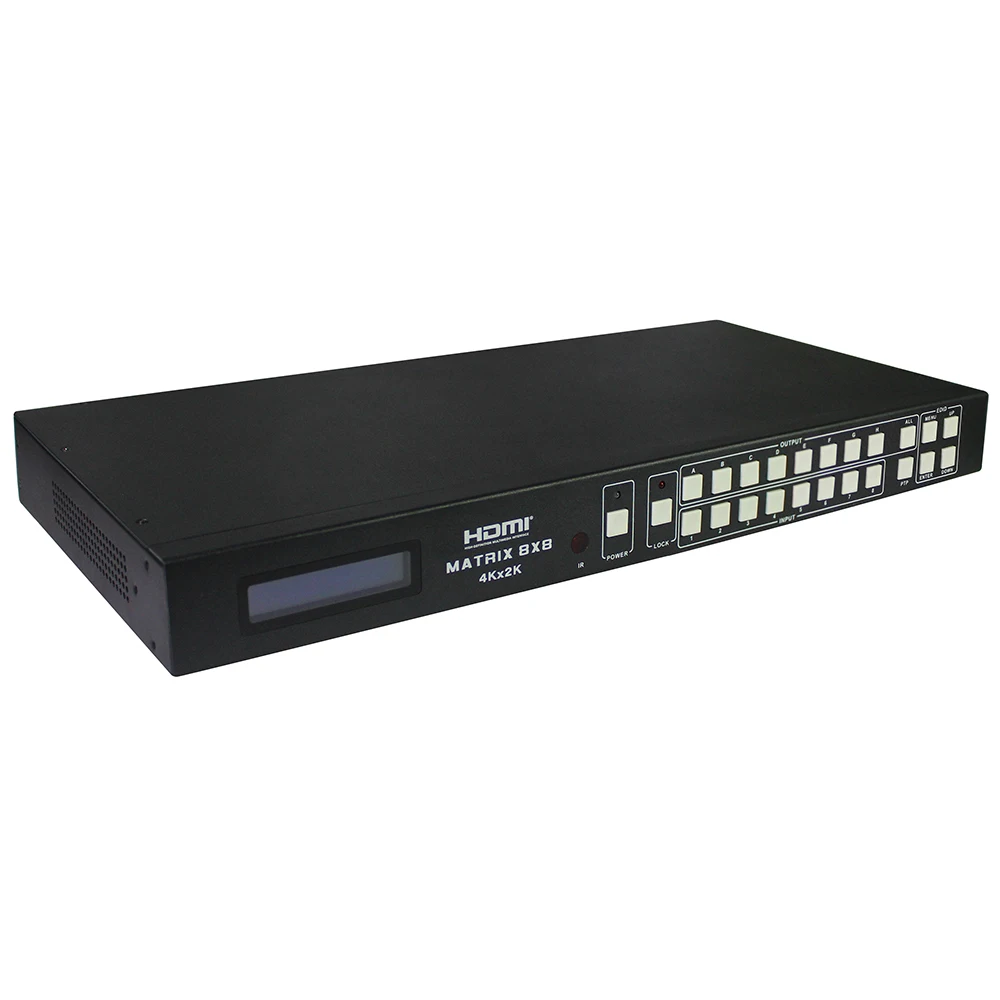

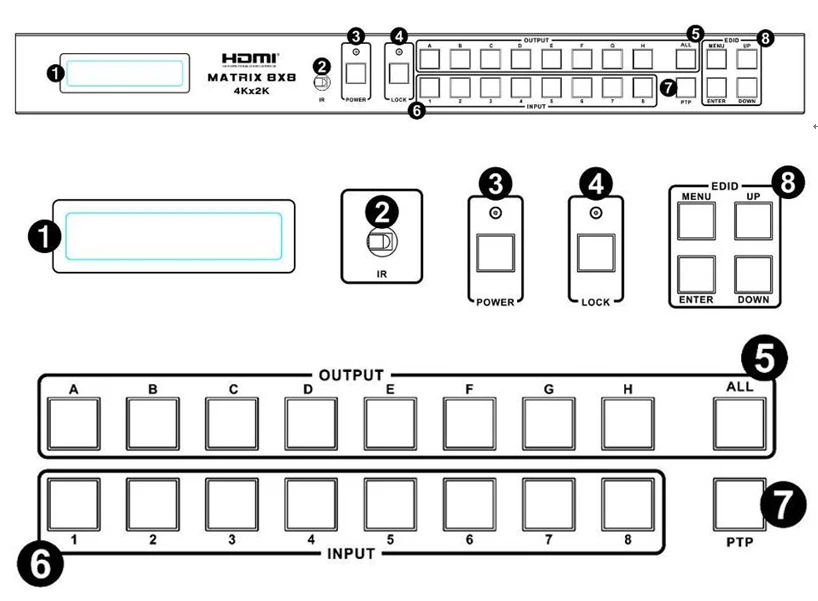

5,1 спереди Панель

1. ЖК-дисплей:Покажите статус выбора ввода-вывода, EDID информация и так далее.

2. окно ИК-приемника:Получите ИК от пульта дистанционного управления 8x8.

3. Мощность:Нажмите эту кнопку, чтобы включить/выключить устройство. Светодиодный индикатор будет освещаться зеленым, когда питание включено, красным, когда он находится в режиме ожидания.

4. замок:Нажмите эту кнопку, чтобы заблокировать все кнопки на панели, нажмите еще раз, чтобы разблокировать. Красный светодиодный индикатор загорается, когда кнопка запирается, а значит, темнеет при разблокировке.

5. Область кнопки выбора выхода HDMI:

Кнопка выбора выхода HDMI от 1 до 8: Нажмите, чтобы выбрать выход от 1 до 8.

Все кнопки для выходов HDMI: Нажмите, чтобы выбрать все выходы от 1 до 8.

6. Область выбора кнопок ввода HDMI:

Кнопка выбора входа HDMI от 1 до 8: Нажмите, чтобы выбрать вход от 1 до 8.

7. Кнопка PTP:Нажмите, чтобы зеркало всех входов и выходов (например, выход 1 в input1, выход 2 в input2 и так далее).

8. область управления EDID:

Кнопка меню: Нажмите для ввода режима EDID set.

Кнопка ввода: Нажмите, чтобы подтвердить и сохранить настройки.

Кнопка вверх: Нажмите, чтобы изменить значение сегмента.

Кнопка Вниз: Нажмите, чтобы изменить значение сегмента.

Note примечание: Таблица режима EDID

1. #1 подменю: Таблица режима EDID

2. #2 подменю: выбор входных портов

EDID. Для чего он и для чего он используется?

При нормальных условиях исходное устройство (цифровое и аналоговое) требует информации о подключенном устройстве/дисплее, чтобы определить, какие разрешения и функции доступны. Затем источник может удовлетворить свои выходные данные, чтобы отправить только разрешения и функции, совместимые с подключенным устройством/дисплеем. Эта информация называется EDID (расширенные данные отображения)

И исходное устройство может принимать и считывать только одно EDID с подключенного устройства/дисплея. Кроме того, источник может выводить только одно разрешение для использования подключенным устройством/дисплеем.

Почему EDID так важен с матрицей HDMI?

Матрица-это сложная технология, которая копирует и переключается между несколькими входами и выходами. Для каждого подключенного исходного устройства потребуется один EDID для чтения. Управление EDID тщательно обрабатывается матрицей HDMI, чтобы обеспечить одиночный EDID для каждого источника для чтения.

Какие опции мне нужно управлять EDID в матрице HDMI?

Во-первых, важно отметить, что каждое исходное устройство может выводить только один тип видео/аудио сигнала. Это включает в себя разрешения и сроки. При использовании нескольких устройств/дисплеев, например с матрицей HDMI, важно использовать устройства/дисплеи, которые имеют одинаковые или совместимые разрешения/функции. Это гарантирует, что один видео/аудио сигнал, произведенный исходным устройством, принимается всеми подключенными выходными устройствами/дисплеями. Пользователь имеет возможность через окно управления EDID выбрать, как устройство будет управлять EDID с нескольких устройств HDMI/дисплеев. Поэтому пользователь имеет некоторый контроль над разрешениями/функциями, которые будут выводить исходные устройства. Матрица HDMI для имеет несколько режимов управления EDID, которые будут контролировать, как EDID информация от нескольких устройств/дисплеев объединены, пропущены, и routed.

Как управлять матрицей HDMI?

1. Как выбрать выходной и входной порт?

Q.OUTPUT-X выберите INPUT-Y:

A.Нажмите OUTPUT-X (X означает от 1 до 8 выходов, включая все)

Нажмите INPUT-Y (Y означает от 1 до 8 входов)

2. Как изменить INPUT-Y EDID.

Q.Фиксированный EDID для INPUT-Y/все:

A.Нажмите кнопку меню для ввода режима EDID set.

Нажмите кнопку вверх/вниз, чтобы выбрать EDID, который вы хотите.

Пресс Кнопка ввода обеспечивают и введите Вход порт меню.

Нажмите кнопку вверх/вниз, чтобы выбрать входной порт, который вы хотите.

Пресс Кнопка ввода обеспечивают и сохранение параметров.

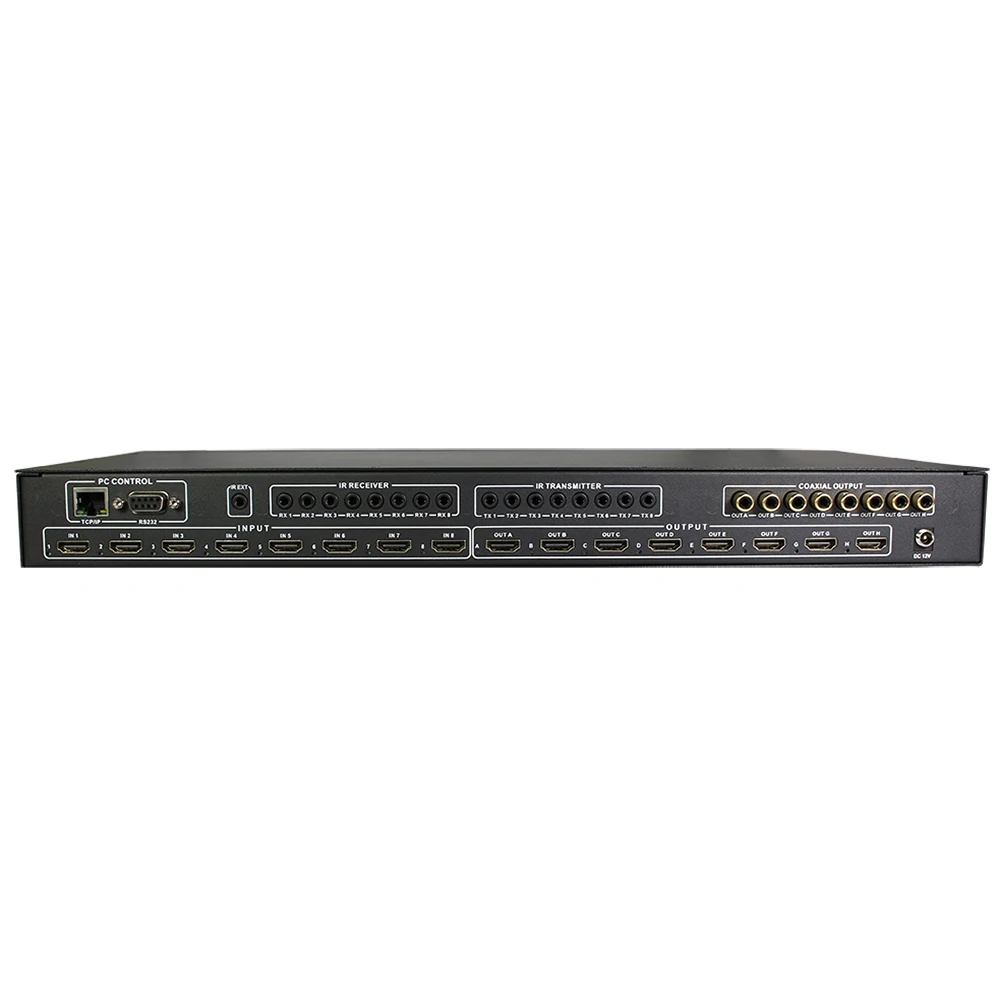

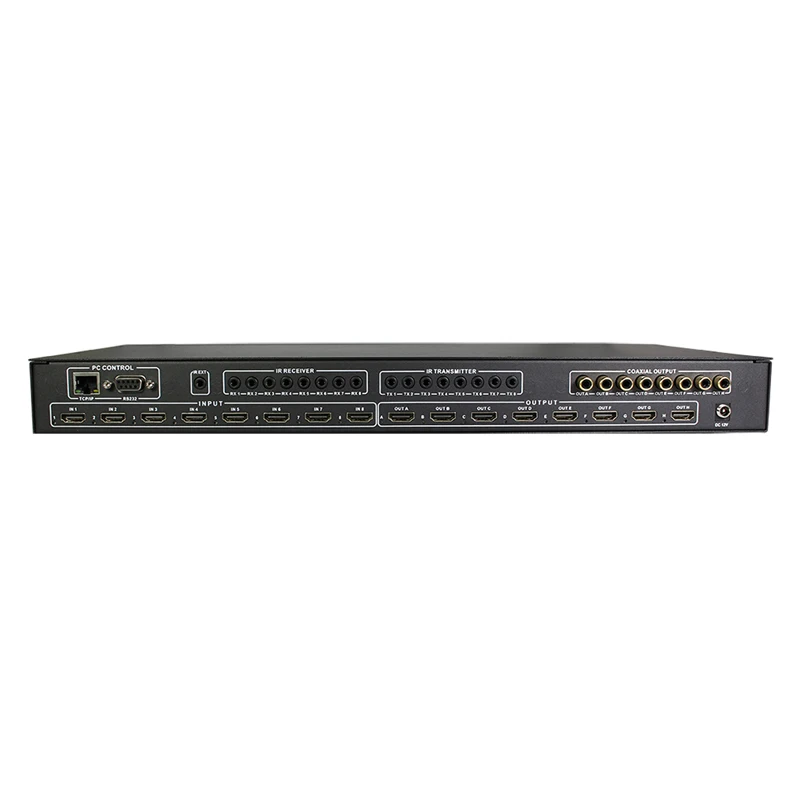

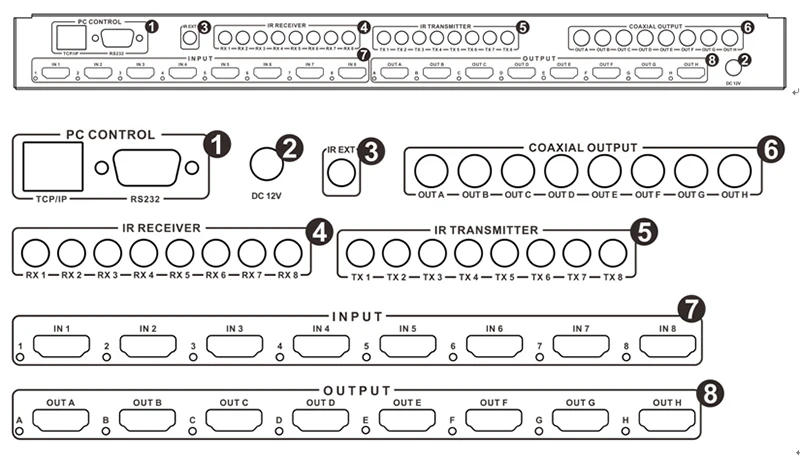

5,2 задний Панель

1. Управление ПК:Покажите статус выбора ввода-вывода, EDID информация и так далее.

TCP/IP:Этот порт по этой ссылке для TCP/IP управления, подключитесь к активной сети Ethernet с RJ45 прекращается кабель.

RS232:Подключение к компьютеру или система управления с D-Sub 9-контактный разъем кабеля для передачи RS-232 команды.

2. Мощность порт: Используйте в комплекте адаптер постоянного тока для питания матричного переключателя.

3. IR EXT:Этот порт является локальным ИК-приемником для расширения ИК-сигнала. Соедините с Wideband IR Rx.

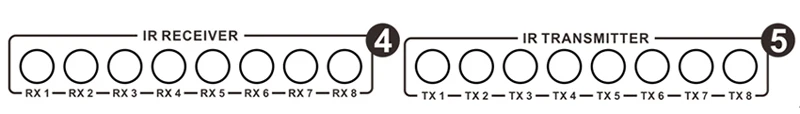

4. ИК-приемник:Эти порты являются входными портами ИК-матрицы. Соедините с Wideband IR Rx.

5. ИК-передатчик:Эти порты являются выходными портами ИК-матрицы. Подключение с широкополосным ИК Tx.

6. коаксиальный выход:Область аудиовыхода, каждый порт поставляется с выходным портом HDMI. Например: аудиосигнал коаксиального выхода A Поставляется с HDMI выхода A.

7. Входная область HDMI:Подключения HDMI источников энергии. Светодиодный 1-8 освещается при подключении сигнала HDMI в соответствующий входной порт с кабелем HDMI.

8. Выходная область HDMI:Выход для дисплеев, AVR и т. д. светодиодный A-H освещается, когда дисплеи подключаются в соответствующий выходной порт с HDMI кабелем.

ИК-матрица

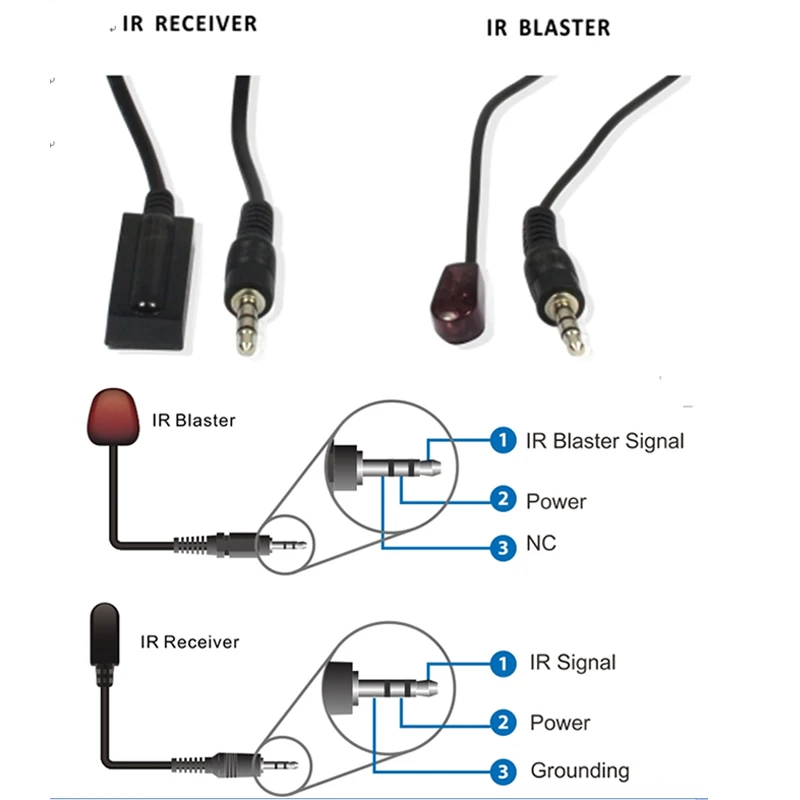

ИК-бластер (TX)

Для управления источником: Подключите ИК-бластер в ИК-порт TX блока передатчика; поместите бластер перед ИК-глазом источника.

Для управления дисплеем: Подключите ИК-бластер к ИК-порту TX приемопередатчик; поместите бластер перед ИК-глазом дисплея.

ИК-приемник (RX)

Для управления источником: Подключите ИК-приемник в ИК RX порт приемопередатчик; поместите приемник на или рядом дисплея.

Для управления дисплеем: Подключите ИК-приемник в ИК-порт передатчика RX; поместите приемник в положение, где он может получать дистанционные сигналы.

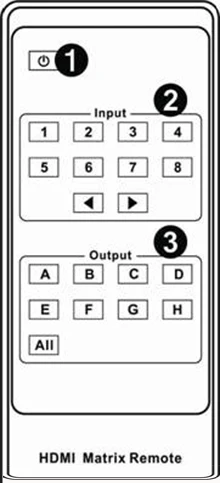

6. удаленный Управление

Мощность on/Standby:Нажмите эту кнопку для включения в матрицу или установите ее в режим ожидания.

1. Область выбора входного порта:Нажмите эти кнопки, чтобы выбрать вход 1-8. Нажмите вперед/назад кнопку будет цикл от входа 1-8.

2. Область выбора выходного порта:Нажмите эти кнопки, чтобы выбрать выходной A-H, включая все.

Как управлять матричным пультом дистанционного управления?

1. Включение и режим ожидания

Q.Как включить и в режиме ожидания?

A.ПрессМощность on/StandbyКнопка и подождите немного.

2. Как выбрать выходной и входной порт?

Q.OUTPUT-X выберите INPUT-Y:

A.Нажмите OUTPUT-X (X означает от 1 до 8 выходов, включая все)

Нажмите INPUT-Y (Y означает от 1 до 8 входов)

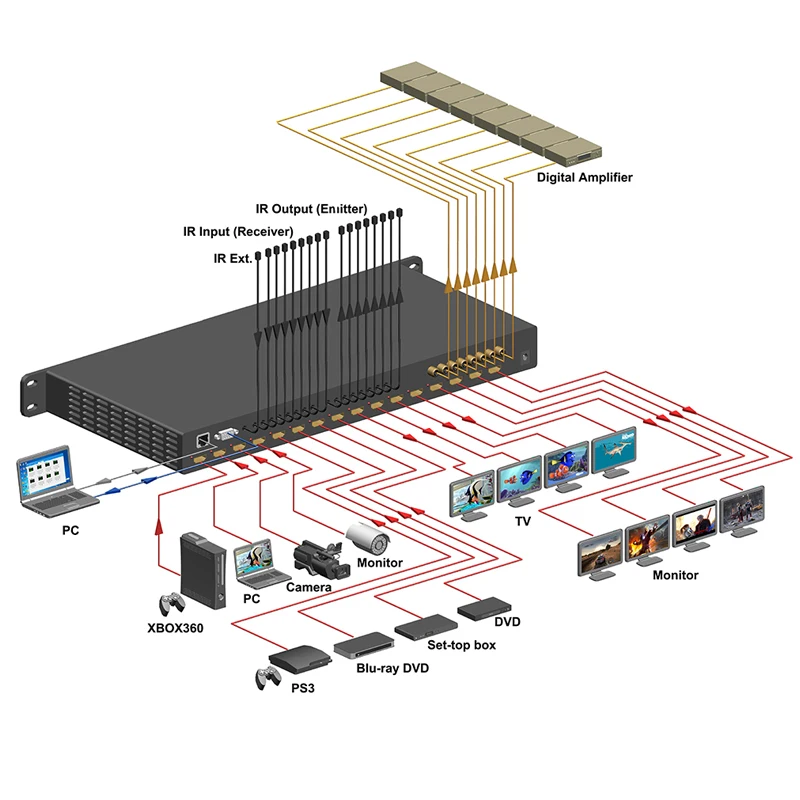

7. Работа и подключение

1. Подключите до 8 источников, таких как Blu-Ray плеер, игровая консоль, приемник a/V, кабель или спутниковый ресивер и т. д. к входам HDMI на блоке. Не Горячая вилка! Тщательно вставьте и извлеките кабели с выключением питания. Подключение и отключение во время работы устройства может привести к повреждению схемы.

2. Подключите выходные порты HDMI к дисплеям высокой четкости, таким как HDTV или HD проектор, который использует входы HDMI. Обратите внимание, что высокоскоростные кабели HDMI рекомендуются для расстояния, которые необходимы для каждого подключения.

3. для питания, сначала Подключите источник, затем матричный переключатель селектора (блок питания включен), затем каждый выход подключен.

4. Питание на каждом устройстве в той же серии.

В этот момент на каждом подключенном дисплее должен быть отображен назначенный источник (вход 1 по умолчанию при первоначальном питании), прокрутите все источники на каждом дисплее, чтобы убедиться, что все в рабочем состоянии. Используйте ИК-пульт дистанционного управления для тестирования функции переключения. Если на дисплее возникли проблемы с получением сигнала, обратитесь в меню дисплея и отрегулируйте разрешение (самый низкий до самого высокого, пока сигнал не будет отображен). Вертикальная частота обновления 24 Гц может работать лучше 60 Гц или выше.
