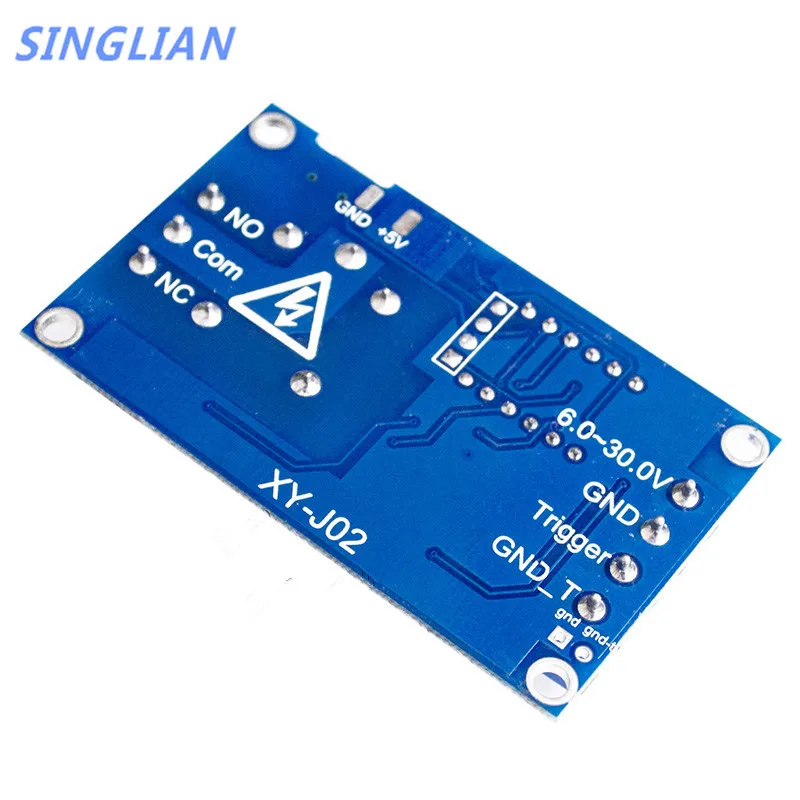

Один релейный модуль XY-J02 время задержки отключения питания триггер задержки цикла синхронизации цепи переключатель для arduino

Описание

Один из способов релейный модуль, время задержки отключения питания, триггер задержки цикла таймер цепи переключатель.

0,1 секунд (мин) ~ 999 мин (макс) Непрерывная Настройка

Этот продукт прост и прост в использовании, мощный, но пожалуйста, покупатели в деталях, чтобы увидеть инструкции по эксплуатации этого продукта, очень практичные продукты.

Модуль основные характеристики:

1. Широкий источник питания напряжения (6 ~ 30 в) поддерживает микро-usb 5,0 в источник питания, что очень удобно в использовании.

2. Интерфейс четкий и простой, мощный, легко понять, почти отвечает всем вашим потребностям.

3., есть одна кнопка аварийной остановки (стоп-ключ), с защитой обратного подключения, обратное соединение без горения.

4. Увеличьте режим сна и позвольте оператору выключить дисплей автоматически через 5 минут без каких-либо операций.

5., вы можете установить различные параметры OP, CL и LOP, которые независимы друг от друга.

6. Все заданные параметры автоматически сохраняют мощность.

Модель работы:

После того, как сигнал P1: срабатывает, реле приведет к времени OP, а затем отключится; во время OP выполняются следующие операции.

P1.1: Неправильный Запуск сигнала

P1.2: сигнал срабатывает снова

P1.3: сигнал срабатывает снова, реле отключено, и таймер остановлен.

P-2: для запуска сигнала Реле отключает время CL, реле проводит время OP, и после завершения таймера реле отключается.

P3.1: после срабатывания триггерного сигнала Реле открывается время оп, реле отключает время CL, а затем циркулирует вышеуказанное действие, реле дает снова сигнал, реле отключено и время остановлено; время цикла (LOP) можно установить;

P3.2: после включения питания, нет необходимости запускать сигнал, реле может привести к срочному времени, реле отключает время CL, циркулирует вышеуказанные действия, и количество циклов (LOP) можно установить.

P-4: если сигнал имеет сигнал триггера, время ноль, реле остается открытым; Когда сигнал исчезает, реле разбивается после времени OP; в течение времени сигнал повторяется и время нулевое;

Параметры продукта:

1: Рабочее напряжение: 6--30в поддерживает микро-usb 5,0 в источник питания.

2: Источник триггерного сигнала: сигнал высокого уровня (3,0-24 В) не улучшает возможности системы против помех.

3: возможность выхода: оборудование, которое может контролировать постоянный ток 30 В 5А или менее 220 В 5А.

4: Статический ток: 20 мА Рабочий ток: 50 мА

5: Срок службы: более 100 тысяч раз; Рабочая температура:-40-85 С; Размер: 6,2*3,8*1,7 см

6: с изоляцией оптопары, повышают анти-помехи, печатные платы промышленного класса, устанавливают параметры после отключения питания навсегда.

Карты памяти.

Особое внимание: релейный выход-это пассивный контакт, незаряженный выход, для управления ролью цепи включения и выключения.

Временной диапазон

0,1 секунд (мин) ~ 999 мин (макс) Непрерывная Настройка

Как выбрать временной диапазон:

После установки значений параметров в интерфейсе выбора режима выберите временной диапазон коротким нажатием кнопки STOP.

XXX. Десятичная точка в бит, временной диапазон: 1 секунда ~ 999 сек.

XX. X Десятичная точка в десяти местах, временной диапазон: 0,1 секунд ~ 99,9 секунд.

X.X.X. точка после запятой яркая. Диапазон времени составляет 1 минут ~ 999 минут.

Например, если вы хотите установить OP до 3,2 секунд, переместите точку после запятой на десять бит, и цифровая трубка отображает 3,2.

Описание параметров: Время выполнения OP, время отключения CL, число цикла LOP (от 1 до 999 раз, "---" представляет бесконечный цикл).

Эти параметры не зависят друг от друга, но каждый образец делится этими параметрами, например, в P1.1 установка времени пропуска OP составляет 5 секунд, пользователь хочет переключиться в режим P1.2, затем ОП будет 5 секунд, когда соответствующие параметры будут установлены в P1.2;

На основном Интерфейсе (display 000), короткое нажатие кнопки SET будет отображать OP (CL, LOP) и соответствующее время XXX;

Если в образце есть только OP (например, mode P1.1, P1.2, P1.3), то клавиша короткого набора будет отображать только OP и соответствующее время.

Если в образце есть OP, CL и LOP (например, режим P3.1, P3.2), короткое нажатие клавиши SET будет отображать OP и соответствующее время, CL и соответствующее время, LOP и соответствующие сроки;

После настройки режима вы можете легко просматривать параметры, заданные в текущем режиме, коротким нажатием клавиши set в основном интерфейсе, что очень удобно.

Как установить параметры

1. Сначала Определите режим работы реле.

2. В соответствии с режимом работы реле, когда основной интерфейс находится на основном интерфейсе, он будет мерцать текущий режим работы (режим P1.1 по умолчанию), а затем Войдите в основной интерфейс, и "долгое нажатие кнопки" в интерфейс выбора режима через 2 секунды, И выберите режим для установки коротким нажатием кнопок вверх и вниз (P1.1 ~ P-4).

3. после выбора режима для настройки (например, P3.2) Установите соответствующие параметры клавишей set, параметры, которые будут установлены, будут мерцать (время проводимости OP, время прерывания CL, LOP cycle times ("-" для бесконечного цикла), отрегулируйте значения параметров через вверх, вниз, Поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (добавить или уменьшить 1 единицы); Установите хорошее значение параметра, коротким нажатием кнопки стоп, чтобы выбрать положение после запятой, выберите диапазон времени (соответствующее время 0,1 секунд ~ 999 минут); короткое нажатие кнопки SET, Установите следующий параметр текущего режима, процесс тот же.

4. установите параметры выбранного режима, после длительного нажатия кнопки set 2 секунды ослаблено, текущий шаблон набора будет мерцать, а затем вернитесь к основному интерфейсу, установив параметры успешно, очень просто!

Основной интерфейс: реле не работает, состояние дисплея "000" (без запятой), рабочее состояние реле с десятичной точкой, очень ясно!

Интерфейс выбора режима: долгое нажатие кнопки SET для входа, после настройки, долгое нажатие кнопки SET для выхода, возврат к основному интерфейсу, очень просто!

Расширение функции стоп-ключа:

Реле с поддержкой режима:

1. ON: OP conduction

2. Выключение: реле не рекомендуется включать и всегда закрыто.

В основном интерфейсе нажмите кнопку STOP для достижения переключения между включением и выключением. Текущее состояние мигает, а затем возвращается к основному интерфейсу. (эта функция является функцией аварийной остановки, один ключ отключает закрытое реле).

Сон узор:

1. C-L режим сна: пять минут, без работы, цифровая трубка автоматического закрытия дисплея, нормальная работа программы;

2. O-d обычный режим: цифровая трубка всегда открывается и отображается.

Нажмите кнопку стоп в течение 2 секунд, чтобы ослабить ее и достичь переключения между C-L и O-d статусом. Текущее состояние мерцает и возвращается к основному интерфейсу.
