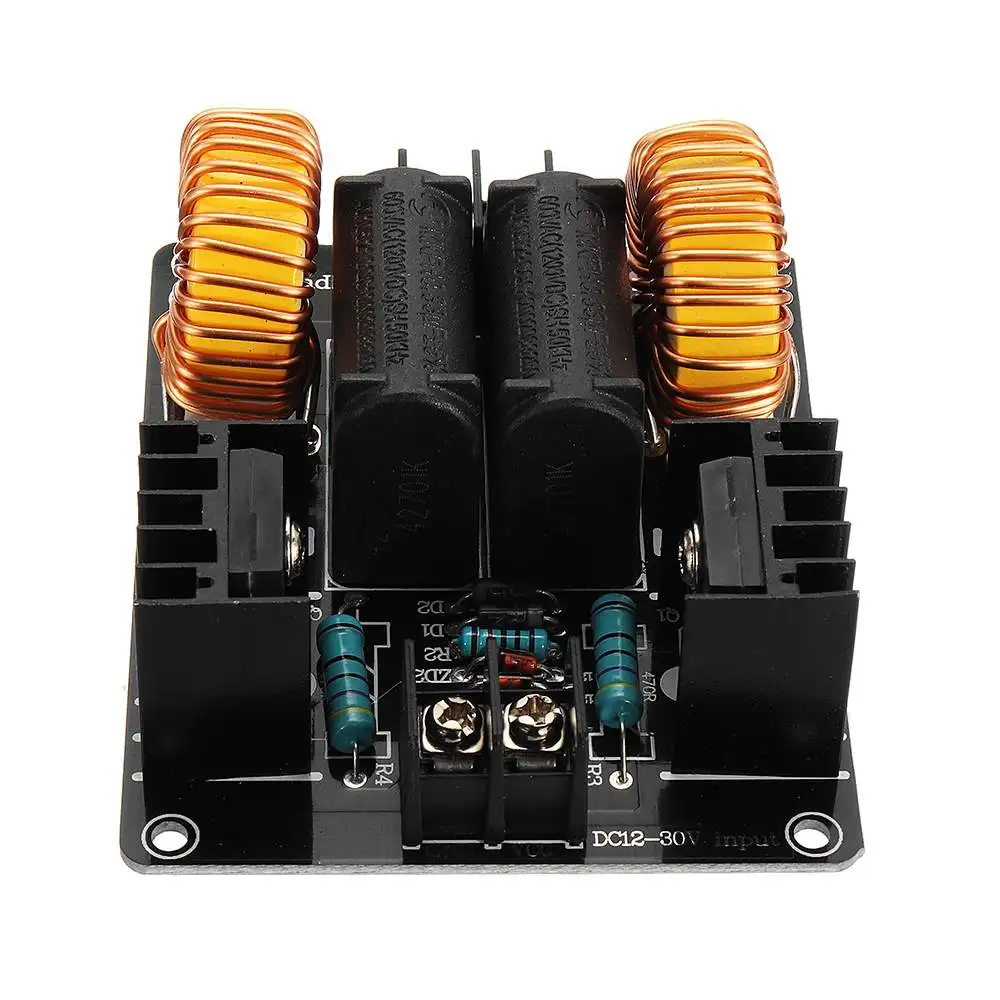

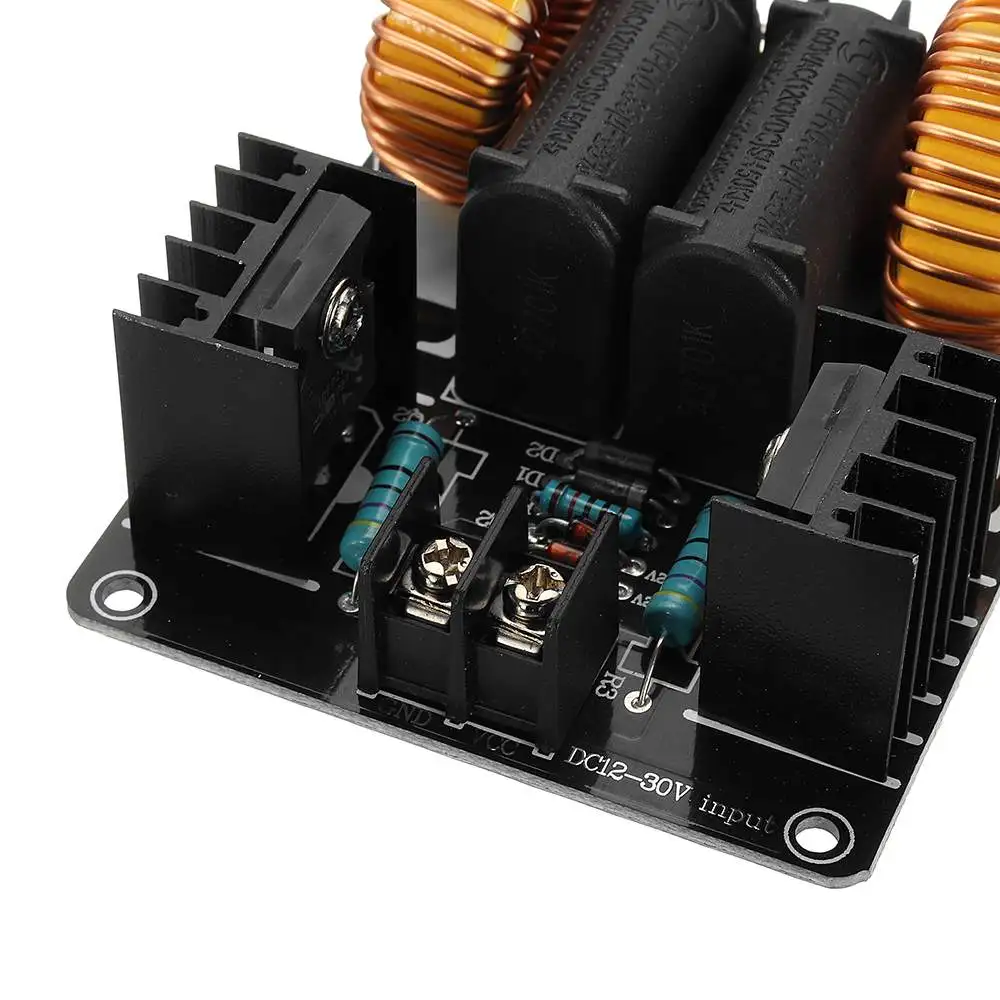

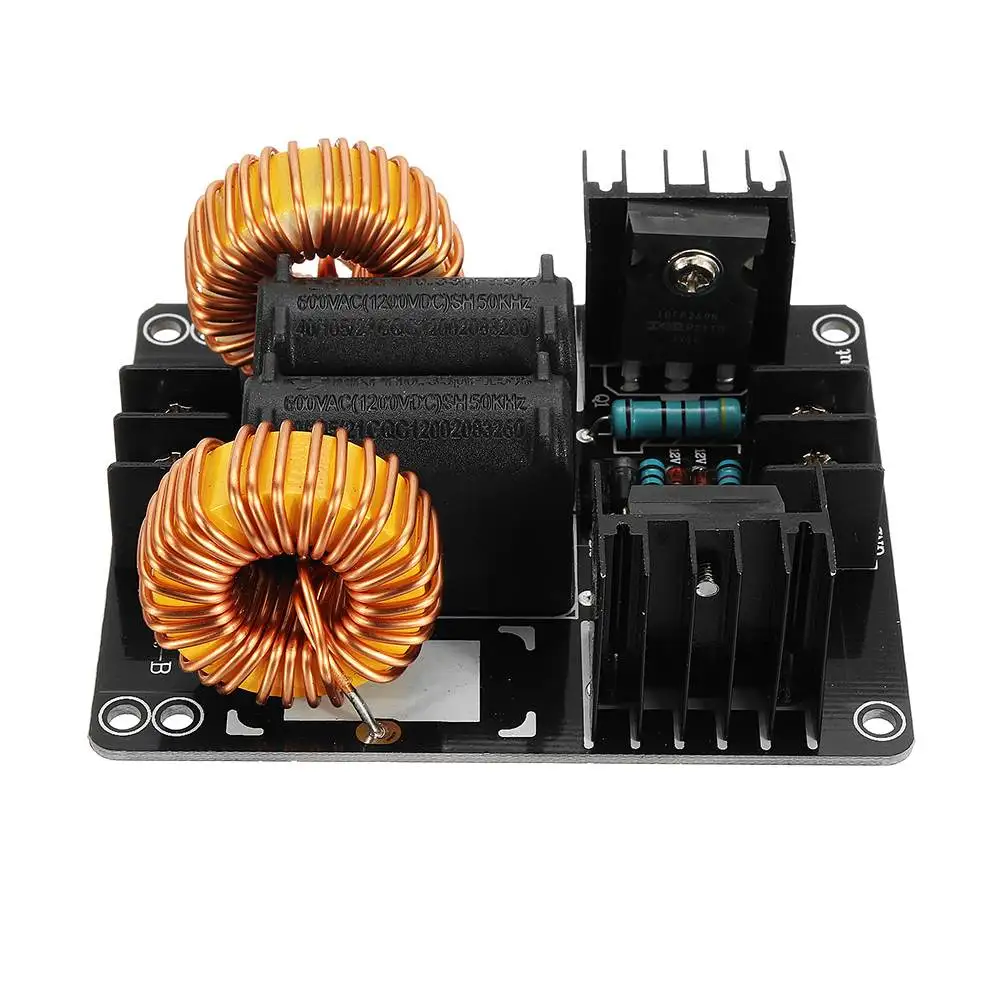

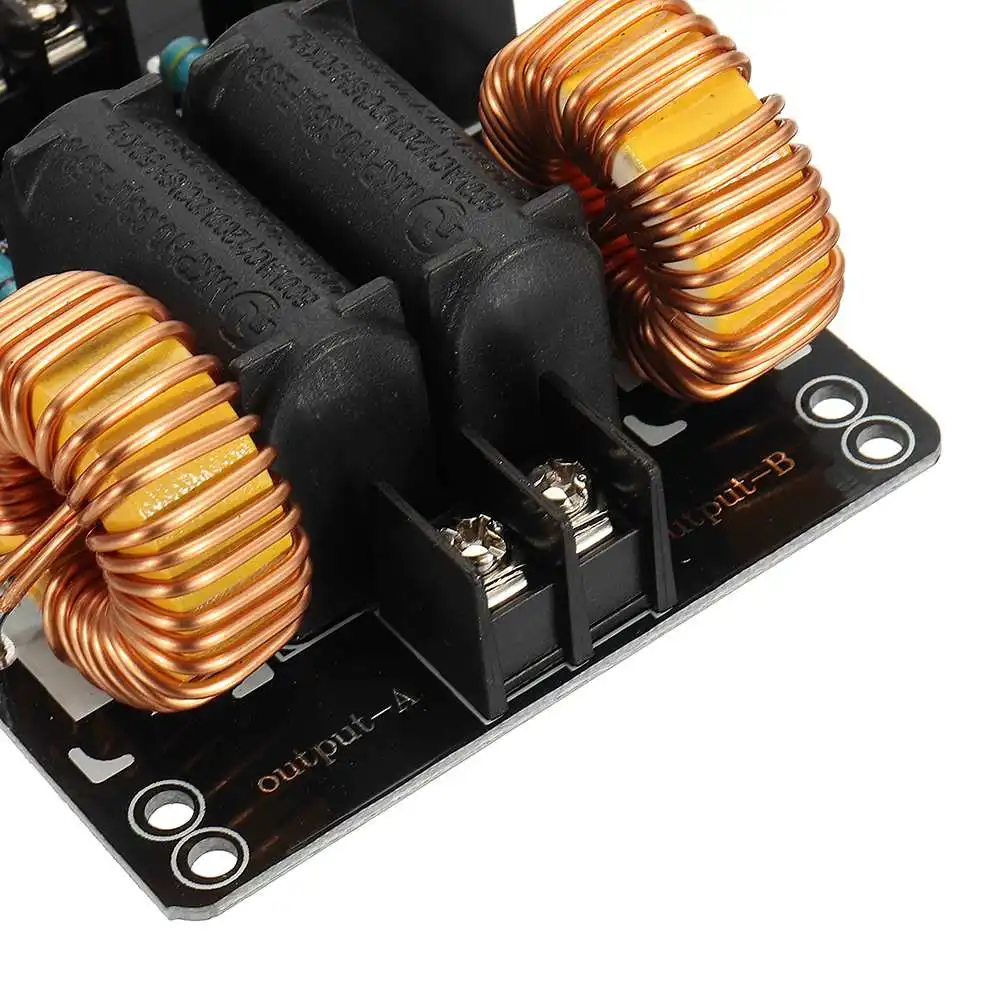

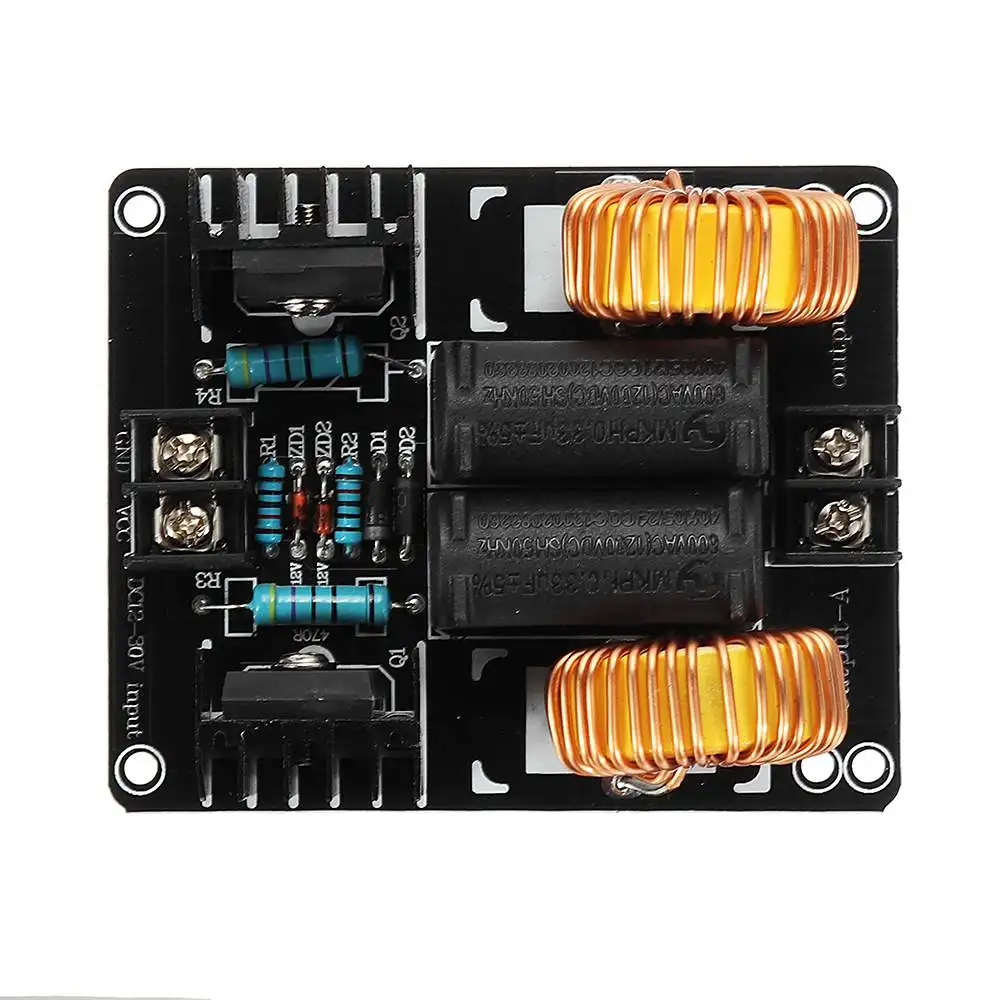

1000W 20A ZVS низковольтный индукционный нагревательный модуль катушка Flyback драйвер нагреватель большой тепловой модуль раковины для Arduino

Описание

Параметры:

Размеры: прибл. 85x69x30 мм
Максимальный ток: 20A
Максимальная мощность: 1000 Вт
24 В вход без нагрузки ток 3A
48 V вход без нагрузки ток 6A
Особенности:

Этот раздел индукционного нагрева с использованием низковольтного источника питания постоянного тока 12-48 В.
Протестировано питание 53 в при исправной работе.
Чем выше напряжение, тем больше ток нагрева, когда то же самое, эффект лучше, но в то же время тепло также большой, таким образом, для устранения реальной ситуации, чтобы выбрать входное напряжение, общего использования слов 24 В или 36 В питания достаточно.
Из-за своей умеренной мощности, используется для небольших частей DIY плееры делают закалки, отжига и другой термической обработки.
Также может использоваться с графитовым тигель плавления золота, серебра, меди, алюминия и других металлов, равномерный нагрев быстро, очень удобно.
Посылка включает в себя:

1 x плата драйвера
Примечание:

1. Комплект содержит полный набор элементов приводной цепи и латуни, покупатели должны взять с собой собственную мощность и блок охлаждения.
2. Печатная плата с использованием двухсторонней стекловолоконной платы, в основном медные следы используются для расширения. Используйте всю заднюю поверхность резонансной цепи.
3. Непрерывная работа, пожалуйста, добавьте вентилятор, чтобы сдуть сверху, чтобы резонансные конденсаторы и другие компоненты охладили.
4. использование импульсного источника питания, пожалуйста, обратите внимание, что из-за высокой мощности, как правило, функция медленного запуска, которая только что открылась, выходное напряжение машины медленно растет, В то время как он включен перед индукционной нагревательной схемой, если напряжение поднимается до 12 В, потому что Запуск недостаточного напряжения не может позволить себе вибрацию, В результате в двух одновременных проводимости mos трубки так сгорели компоненты. Таким образом, первый начнет переключать напряжение питания достигает 12 в выше, а затем получить доступ к индукционной нагревательной цепи.
5. объем нагреваемого предмета внутри нагревательной катушки не может превышать 1/5 объема (Если нагревательный цилиндр, то диаметр нагревательной катушки меньше диаметра 1/3), или это может быть из-за перегрузки или перегорания источника питания в цепи.
6. хотя эта цепь может переносить 20-30 а входной ток, но не превышает 15 А при безопасной работе, вы можете легко добавить Амперметр между блоком питания и нагревательной платой, но всегда контролировать ток перегрузки.
7. Эта схема может не только сделать индукционный нагрев, медная трубка в высокочастотный трансформатор, является мощным инвертором.
8. Для увеличения теплоотвода с помощью подгонянной подложки толщиной 8,5 мм. Охлаждающая способность очень мощная.
9. Используя столбы M4, температура меньше, более эффективный.
10. Замеры сделаны вручную, поэтому возможны погрешности в 1-5 мм.
