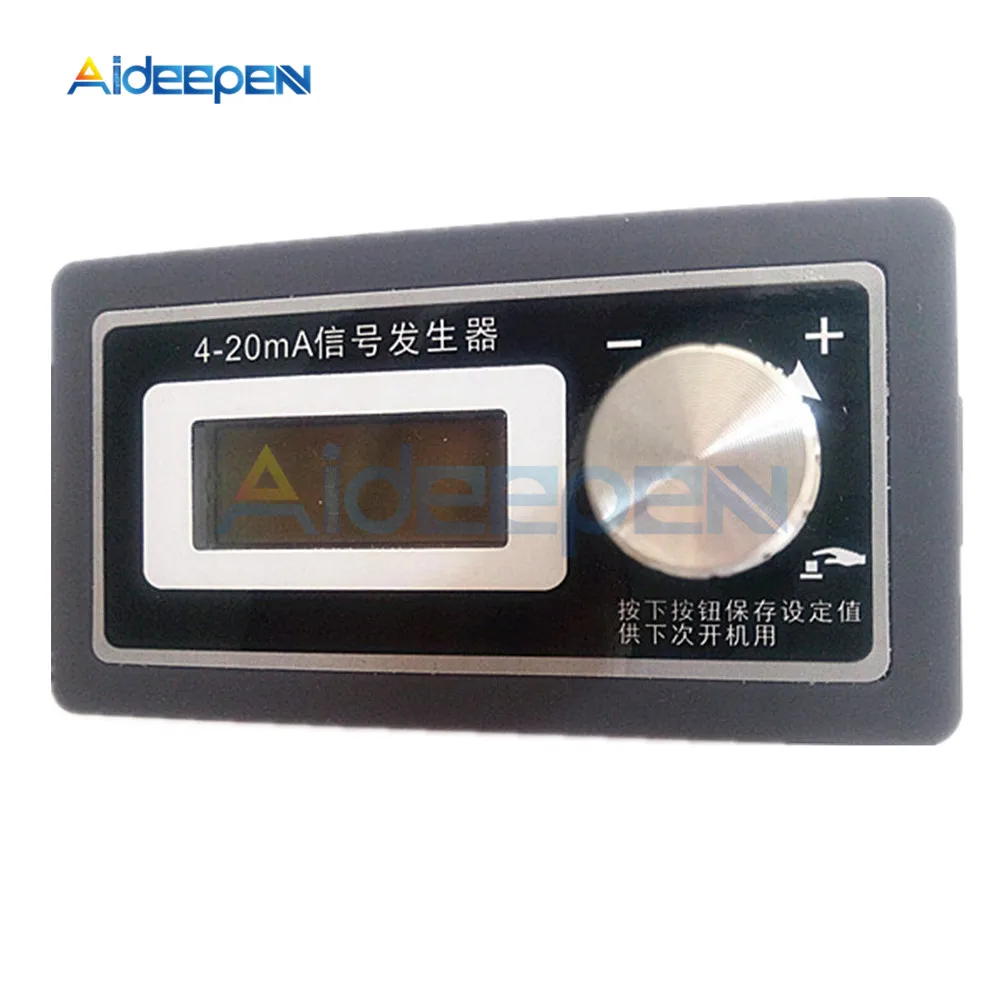

4-20mA 24V ЖК-дисплей цифрового сигнала Генератор постоянного тока Регулируемый PLC передатчик тока Тесты er кольцо поршневого двигателя Выход динамический Тесты "сделай сам"

Описание

4-20mA 24V ЖК-дисплей цифрового сигнала Генератор постоянного тока Регулируемый PLC передатчик тока Тесты er кольцо поршневого двигателя Выход динамический Тесты "сделай сам"

Описание:

Напряжение питания: 15 В-30 в

Выходной диапазон: 4-20 мА/3-21 мА

Режим отображения: реальный ток/0-100.0%/0-50,0 Гц

Пробоотборность: менее 500 Ом

Точность вывода: ±0. 5%; точность отображения: 0,01

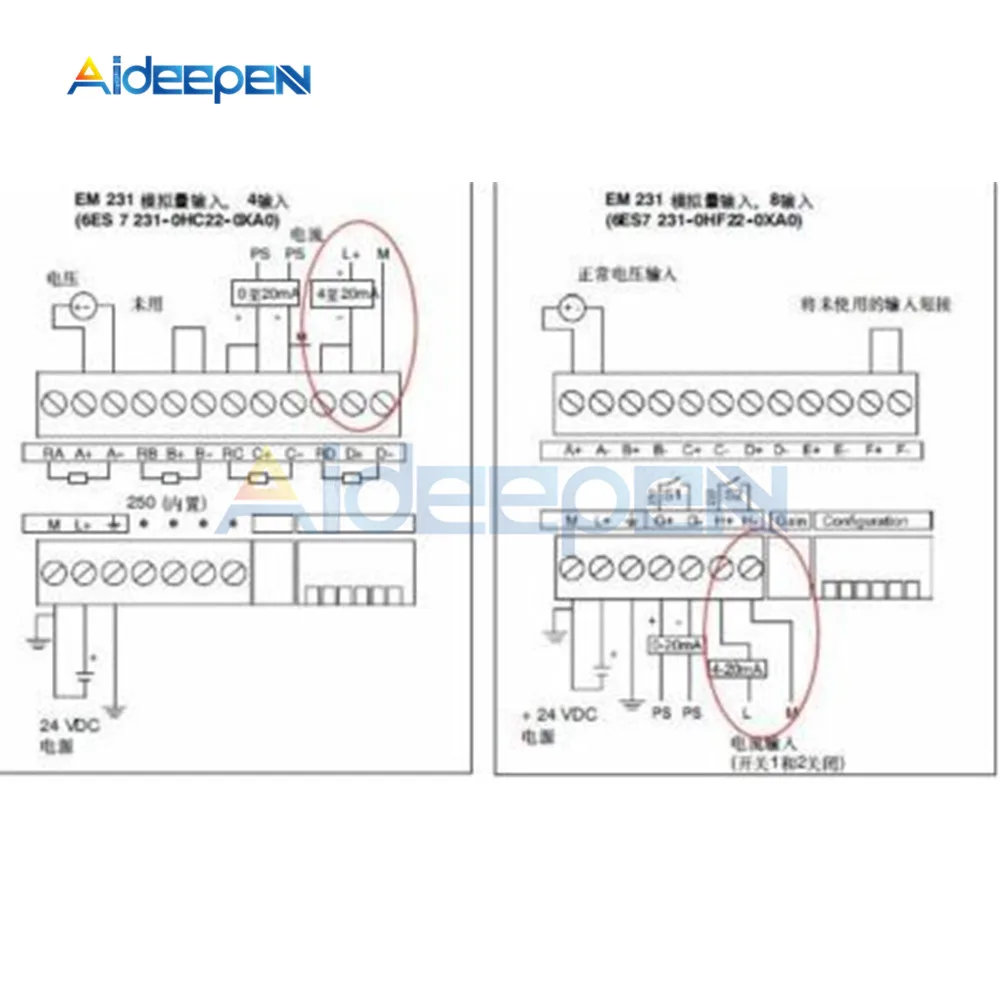

Схема подключения:

Два соединительных терминала не полярны;

В любом случае проводка, принцип состоит в том, чтобы генерировать контур тока.

Этот генератор сигналов может использовать 4-20mA для генерирования напряжения и управления током в цепи.

Простой Тестовая карта:

Инструмент был набит и застревает в обоих ушах. Толщина панели должна быть больше 1,4 мм. Рекомендуемый размер отверстия: 77X40 мм.

Системы операции:

Настройки: (поверните одну сетку по часовой стрелке-«+» поверните одну сетку против часовой стрелки-«-», нажмите на ручку. "Подтвердить")

1. нажмите и удерживайте ручку в течение 2 секунд, чтобы войти в настройку параметров, отобразить номер параметра "F001", затем нажмите "подтвердить", чтобы установить значение параметра "F001", = 0-грубая настройка; = 1 тонкая настройка; затем нажмите «Подтвердить», чтобы сохранить его значение;

2. при отображении номера параметров "FXXX", "+"-"-" номер измененного параметра поворота; введите пароль сначала "+-+" для ввода параметра F002; сначала введите пароль «+-» для ввода параметра F100; сначала введите пароль «-+» для ввода параметра F200;

Таблица параметров 1:Для ввода F002-F007 (настройки системы) сначала требуется пароль “+-+”

Индекс	Назначение	Комментарии			По умолчанию
F001	Выход режим	0: режим грубой настройки, "F004" Сколько поворотов повернуть 1: Тонкий режим настройки, "F005" Сколько поворотов повернуть 2: быстрый выход (многие продукты только должны проверить несколько значений и быстро проверить в производстве.) 3: автоматический кривой выход (используется для стареющих продуктов) (Mode2.3 необходимо установить параметры "F100" "F200"> 0 сначала)
F002	Выход диапазон	0:4-20mA 1:3-21mA
F003	Дисплей режим	0: реальный ток 1: 0-100.0% 2: 0-50,0 Гц
F004	Добавить и подзначение для режима грубой настройки	1-50 дополнение и вычитание для каждого импульса, без десятичной точки Концепция (1-50) x10			1
F005	Добавить и подзначение для режима тонкой настройки	1-50 дополнение и вычитание для каждого импульса, без десятичной точки Концепция (1-50)			1
F006	Автоматическое сохранение и Регулировка соотношение цена/качество	0: не сохранен автоматически (для сохранения необходимо нажать "подтвердить") 1: Автоматическое сохранение
F007	Калибровки	-100-+ 100 (будьте осторожны при повторении, около 20mA±4mA)
Таблица параметров 2: Вход F100... i			Настройки быстрого вывода) сначала требуется пароль “+-”
Индекс	Назначение		Комментарии		По умолчанию
F100	С быстрой		0: не используется 2-9: номер точки
F101 … 109	Выходное значение 9 точек		Диапазон: 3,00-ма	Должно быть "F100"> 0

Таблица параметров 3:Ввод F200... (кривые выходные настройки) требует сначала пароль

(Каждая кривая имеет 3 параметры, "FtXX" Время работы "FAXX" стартовый ток "FbXX" Конечный ток)

Индекс	Назначение	Комментарии	По умолчанию
F200	Кол-во поможет подкорректировать недостатки	0: не используется 1-9: номер сегмента
Ft01	Секция 1 Время непрерывной работы	0-999 сек.
FA01	Секция 1 пусковой ток	3,00-21.00mA
Fb01	Секция 1 конец ток	3,00-21.00mA
Ft02	Секция 2 Время непрерывной работы	0-999 сек.
…	…	…
Fb09	Раздел 9 класса ток	3,00-21.00mA

Примеры автоматической настройки выходного сигнала кривой:

Посылка включает в себя:

(1 шт.); 4-20mA 24 V ЖК-дисплей цифрового сигнала Генератор постоянного тока Регулируемый PLC передатчик тока Тесты er кольцо поршневого двигателя Выход динамический Тесты "сделай сам"
