Описание
Новый оригинальный Гибридный энкодер замкнутый контур шаговый двигатель привод комплект NEMA23 3NM 4A 1000 линия гравировальный станок для резки
Упаковочный лист

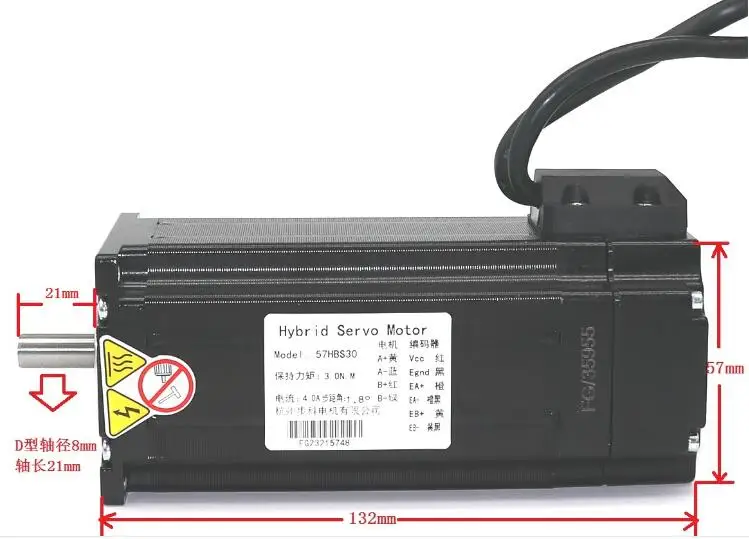

1 шт. 57HBS30 шаговый двигатель с замкнутым контуром
1 шт. HBS57 драйвер
1 шт. 3 метра электрических линий
1 шт. 3 метра линии кодировщика
1.Спецификации иОсобенности
| Тип | DSP замкнутый контур векторное управление шаговый привод | |||
| Максимальное пиковое значение тока | 5A | |||
| Импульса частота отклика | 200 кГц | |||
| Микро-шаговый драйвер | 200 ~ 51200ppr | |||
| Напряжение | DC24-60V | |||
| Защитные функции | Перенапряжение, Перегрузка по току, ошибка отслеживания, защита от перегрузки | |||
| Входной сигнал | Поддержка режимов PUL/DIR и CW/CCW (разница) Совместимый сигнал 5 ~ 24 В (не нужен резистор) | |||
| Непрерывная перегрузка | Выход сигнал тревоги | |||
| Тип охлаждения | С воздушным охлаждением | |||
| Защита окружающей среды | Держите подальше от пыли, масла, коррозионного газа, высокой влажности и высокой вибрации | |||
| Применение температуры | 0 ~ 50 градусов по Цельсию | |||
| Влажность | 40-90% RH | |||
| Встряхнуть | 10 ~ 55 Гц/0,15 мм | |||
| Мин | Типичное | Макс | Блок | |
| Выход ток | - | - | 5 | А |
| Вход Напряжение | 24 | 36 | 60 | Постоянный ток |
| Логический сигнал ток | 7 | 10 | 16 | MA |
| Импульсная Входная частота | - | 200 | - | КГц |
| Изоляции Напряжение | 500 | - | - | МОМ |
2. Технические характеристики двигателя иFП
| Угол поворота | 1,8 градусов +/-5% |
| Фазы | 2 фаза |
| Номинальное напряжение | 3,4 V |
| Номинальный ток | 4A |
| Сопротивление | 1,15 ом +/-10% (при 20 градусах Цельсия) |
| Индуктивность | 3.6mH +/-20%/фаза |
| Держать вращающий момент | 3N. М |
| Изоляция | B |
| Инерция ротора | 800g. cm2 |
| Вес | 1,4 кг |
Характеристики
- Бренд
- XHGMAK
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия
- Угол Шага (градусы)
- 1.8
- Тип
- Гибридные
- Ток / Фаза
- 4A
- Фаза
- 2
- Крутящий Момент
- 3Nm
- Номер модели
- 57HBS30+HBS57
